12um 640x512 USB -выходны кампактны памер цеплавога модуля
|
Нумар мадэлі |
Sg - htm06u2 - t9 |
Sg - htm06u2 - t15 |
Sg - htm06u2 - t19 |
Sg - htm06u2 - t25 |
|
Цеплавы модуль |
||||
|
Датчык выявы |
Vox Uncoaled OodCal Plane Mrays |
|||
|
Макс. Дазвол |
640 × 512 |
|||
|
Кадр |
Рэгулюецца, 6 Гц да 30 Гц |
|||
|
Інтэрвал пікселя |
12 мкм |
|||
|
Палоса хвалі адказу |
8 мкм да 14 мкм |
|||
|
Нетда |
≤ 40 мк (пры 25 ° C), F# = 1,0 |
|||
|
Аб'ектыў (фокусная адлегласць) |
9,1 мм |
15 мм |
19 мм |
25 мм |
|
F нумар |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1.3mrad |
0,8 мрад |
0,6mrad |
0,48 мрад |
|
Поле зроку (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Мін. Засяроджванне адлегласці |
2m |
5m |
7m |
8m |
|
Вымярэнне тэмпературы |
||||
|
Дыяпазон тэмпературы |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|||
|
Дакладнасць тэмпературы |
Макс (± 2 ° С, ± 2%) пры тэмпературы навакольнага асяроддзя 25 ° С і тэмпература аб'екта вышэй за 0 ° С |
|||
|
Адлегласць тэмпературы (на аснове 0,65 × 0,65 м) |
10 м (самы далёкі) |
15 м (самы далёкі) |
20 м (самы далёкі) |
25 м (самы далёкі) |
|
Правіла тэрмаграфіі |
3 Тыпы правілаў вымярэння тэмпературы, 21 правілы (10 балаў, 10 рэгіёнаў і 1 радок) |
|||
|
Выснова дадзеных |
Дадзеныя аб тэмпературы 16 біт |
|||
|
Дысплей выявы |
||||
|
Карэкціроўка кантрасту |
Так |
|||
|
Карэкціроўка яркасці |
Так |
|||
|
Палітры |
15 палітраў колеру рэгулююцца, па змаўчанні белы гарачы |
|||
|
Рэжым FFC (плоская карэкцыя поля) |
Аўтамабільная, ручная, знешняя карэкцыя |
|||
|
Dde |
Так |
|||
|
Агульны |
||||
|
Апаратны інтэрфейс |
USB2.0 FPC |
|||
|
Моц |
DC 5V ± 5% |
|||
|
Спажыванне электраэнергіі |
≤0,55W |
≤0,55W |
≤0,55W |
≤0,65W |
|
Вібрацыя і шок |
Вібрацыя: сінусоідальная вібрацыя, 20 м/с ², 3 - вось Шок: палова сінусоід, 30 г/11 мс, 3 - вось 6 - Шлях |
|||
|
Памер (мм) |
29,8*20*20 мм |
34,54*20*20 мм |
37,04*20*20 мм |

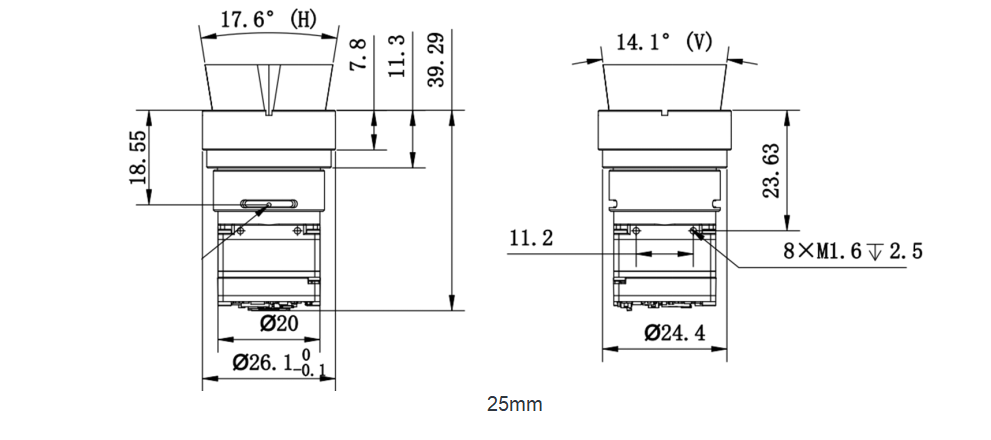

39,29*20*20 мм |
|
Вага |
≤22G |
≤28G |
≤32G |
≤33g |
|
Працоўная тэмпература |
- 40 ° С ~ 70 ° С |
|||
