12um 384x288 USB -выходны кампактны памер цеплавога модуля
|
Нумар мадэлі |
Sg - htm03u2 - t9 |
Sg - htm03u2 - t15 |
|
Цеплавы модуль |
||
|
Датчык выявы |
Vox Uncoaled OodCal Plane Mrays |
|
|
Макс. Дазвол |
384 × 288 |
|
|
Кадр |
Рэгулюецца, 6 Гц да 50 Гц |
|
|
Інтэрвал пікселя |
12 мкм |
|
|
Палоса хвалі адказу |
8 мкм да 14 мкм |
|
|
Нетда |
≤ 40 мк (пры 25 ° C), F# = 1,0 |
|
|
Аб'ектыў (фокусная адлегласць) |
9,7 мм |
15,4 мм |
|
F нумар |
F1.0 |
F1.0 |
|
Ifov |
1.2mrad |
0,8 мрад |
|
Поле зроку (H × V) |
26,46 ° × 19,81 ° |
17 ° × 12,8 ° |
|
Мін. Засяроджванне адлегласці |
2m |
5m |
|
Вымярэнне тэмпературы |
||
|
Дыяпазон тэмпературы |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|
|
Дакладнасць тэмпературы |
Макс (± 2 ° С, ± 2%) пры тэмпературы навакольнага асяроддзя 25 ° С і тэмпература аб'екта вышэй за 0 ° С |
|
|
Адлегласць тэмпературы (на аснове 0,65 × 0,65 м) |
10 м (самы далёкі) |
15 м (самы далёкі) |
|
Правіла тэрмаграфіі |
3 Тыпы правілаў вымярэння тэмпературы, 21 правілы (10 балаў, 10 рэгіёнаў і 1 радок) |
|
|
Выснова дадзеных |
Дадзеныя аб тэмпературы 16 біт |
|
|
Дысплей выявы |
||
|
Карэкціроўка кантрасту |
Так |
|
|
Карэкціроўка яркасці |
Так |
|
|
Палітры |
15 палітраў колеру рэгулююцца, па змаўчанні белы гарачы |
|
|
Рэжым FFC (плоская карэкцыя поля) |
Аўтамабільная, ручная, знешняя карэкцыя |
|
|
Dde |
Так |
|
|
Агульны |
||
|
Апаратны інтэрфейс |
USB2.0 FPC |
|
|
Моц |
DC 5V ± 5% |
|
|
Спажыванне электраэнергіі |
≤0,55W |
|
|
Вібрацыя і шок |
Вібрацыя: сінусоідальная вібрацыя, 20 м/с ², 3 - вось Шок: палова сінусоід, 30 г/11 мс, 3 - вось 6 - Шлях |
|
|

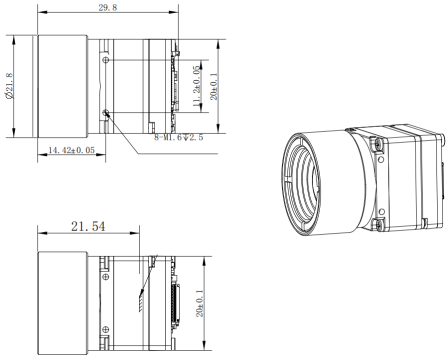

Памер |
29,8 мм*20 мм*20 мм |
29,8 мм*20 мм*20 мм |
|
Вага |
≤22G |
≤22G |
|
Працоўная тэмпература |
- 40 ° С ~ 70 ° С |
|
